История и описание

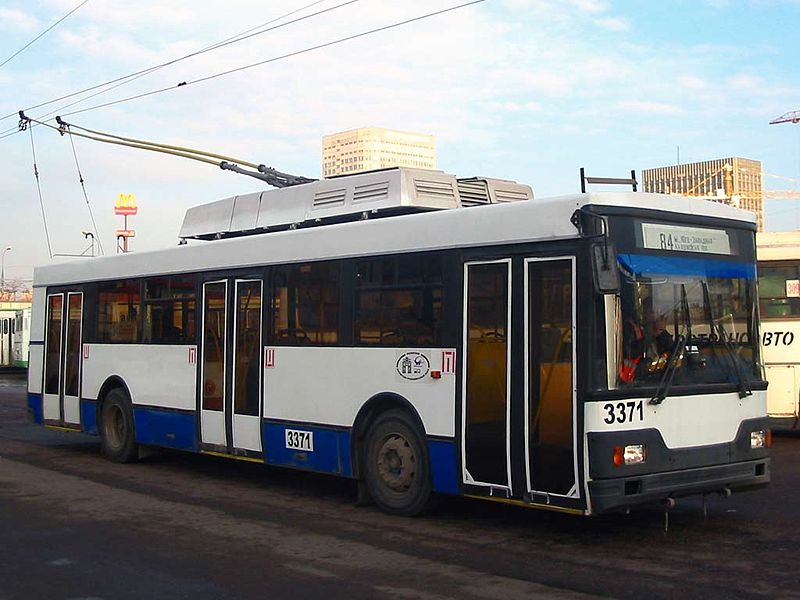

Тролза-5275 - российский низкопольный троллейбус, выпускавшийся АО «ТролЗа» в 2003 - 2005 годах. Всего было выпущено 49 машин.

Троллейбус двухосный, с тремя двухстворчатыми поворотно-сдвижными дверями. У 1 и 2 двери высота пола 600 мм, у задней - 820 мм. Проход по всей длине салона без ступенек, сиденья установлены на постаментах. Тяговый двигатель находится в задней части кузова и смещён налево относительно продольной оси. Напротив средней двери находится накопительная площадка. Троллейбус оборудован реостатно-контакторной системой управления двигателем. Сиденья полумягкие, с пролоном. Все машины на заводе красились в белый цвет с синей юбкой и чёрными пластиковыми бамперами.

История

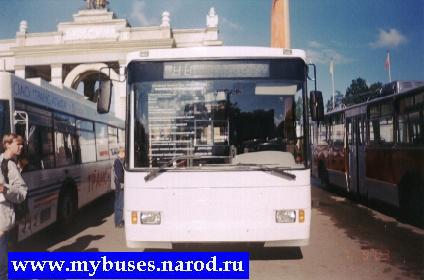

В 1999 году на автомобильной выставке в Москве АО «ТролЗа» представила новый низкопольный троллейбус. После выставки эта машина отправилась обратно на завод. Позднее была сертифицирована модель ТролЗа-5275.

В 2002 году Москва заказала «ТролЗе» партию низкопольных троллейбусов. При их производстве возникли задержки, и для них были зарезервированы парковые номера. Поступать в Москву они начали в феврале 2003 года и были поровну распределены между всеми 8 парками, но часть машин (около 10) не пришла в срок.

Осенью 2003 года в связи с сокращением 5 троллейбусного парка оттуда были переданы все 3 ТролЗы-5275 (5372>2499, 5373>7223, 5375>6121). В 2004 году выставочный экземпляр, который получил индекс 527500, купил Ковров, где он получил № 11.

Недостающие машины в Москву поступали и вводились в эксплуатацию в течение 2005 года. При этом они проходили дооборудование в парках, поэтому на некоторых троллейбусах вместо люминесцентного освещения салона установлены светильники от ЗиУ-682.
Троллейбус ТролЗа-527500 № 7438 с переделанной передней частью кузова

Два троллейбуса в процессе эксплуатации сгорели и были списаны: в 2003 году пропала одна из машин 8 парка, а в сентябре 2007 сгорел 4480. Эксплуатация 2722 и 2720 приостанавливалась на срок более 1 года.

Из-за отсутствия запчастей разбитые вклееные панорамные лобовые стёкла заменяли на меньшие по размеру стёкла, что значительно изменяло внешний вид троллейбуса. Такие переделки стали называть «бронемордами». К концу 2007 года такой переделке подверглось около половины всех машин.

В 2005 году из-за установки АСКП со всех троллейбусов были сняты 4 передних сиденья.

Техническое исполнение

Тип кузова: одноэтажный вагонной компоновки, цельнометаллический. Основание выполнено на базе открытых профилей из низколегированной высокопрочной стали. Боковины, крыша, передняя и задняя части кузова изготовлены в виде интегральных панелей, имеющих трубчатый каркас и обшивку из оцинкованного стального листа.
Остекление: антибликовое трехслойное ветровое стекло из двух половин, закаленное безопасное стекло на боковинах и задней части кузова. Крепление в проеме окна двух исполнений: монтируемое на резиновый профиль и вклеенное.
Двери: три двери с шириной в свету 1200 мм, двухстворчатые, поворотно-сдвижного типа. Привод дверей - электропневматический с системой защиты от защемления пассажира. Люки аварийно-вентиляционные в крыше, бортовые люки с системой уплотнителей.
Передняя подвеска: пневматическая зависимая на двух продольных и одной поперечной реактивных штангах, с двумя амортизаторами и двумя пневмобаллонами. Задняя подвеска: пневматическая за­висимая на двух продольных и двух угло­вых реактивных штангах, четырех пневмобаллонах и четырех амортизатора.
Передняя ось: управляемая, произ­водства фирмы "PABA". Задний мост: ведущий, портальный, производства фирмы "PABA". Рулевое управление: интегральный рулевой механизм, передающий усилие на левое колесо передней оси через маятни­ковый рычаг и рулевые тяги производства фирмы "CSEPEL". Тяговый двигатель: размещен в заднем свесе.

Кабина и рабочее место водителя

Кабина и рабочее место водителя: просторная кабина с элементами дизайна и интерьера, унифицированными с современными автобусами. Удобное современ­ное сидение водителя и регулируемая рулевая колонка.

Салон

Пассажирское помещение: уровень пола в районе передней и средней дверей - 600 мм, в районе задней - 820 мм. Сидения: стеклопластиковые жесткие или интегральные полужесткие с обивкой из ворсовой ткани.

Компоненты

Система управления тяговым электрооборудованием: реостатно-контакторная с использованием широко распространенной схемы КР-3001. Мощность тягового двигателя - 115 кВт. Тормозная система: электропневма­тическая с реостатным электродинамическим тормозом и пневматической системой с антиблокировочной системой фирмы "WABCO", обеспечивающей минимальный тормозной путь и управляемое торможение в самых сложных дорожных условиях. Колеса: дисковые.

Компоновка

Компоновка: токоприемники, радиореакторы, тормозные резисторы, автоматические выключатели, групповой контроллер, статический преобразователь - размещены на крыше. Контакторная панель тягового привода, компрессор, тяговый двигатель - размещены под полом.

Колесная формула 4х2
Ведущие колесаЗадние
КомпоновкаЗаднее расположение двигателя
Количество мест для сидения40+1
Пассажировместимость100
Габаритные размеры, мм- длина - 11980 - ширина - 2500 - высота - 3500
Распределение нагрузки по осям, кг- на переднюю ось - 7100 - на заднюю ось - 11500
Масса снаряженного троллейбуса, кг10600
ДвигательПостоянного тока смешанного возбуждения ДК-213, мощностью 115 кВт при 550В
Система управления тяговым двигателемРеостатно-контакторная на основе схемы КР-3001
Питание цепей бортовой сетиСтатический преобразователь 550-28-200А, аккумуляторная батарея 9НКЛБ-70
Система контроля сопротивления изоляцииИндикатор токов утечки ИТУТ-1 или прибор контроля сопротивления изоляции.
Система обеспечения безопасности токоприемников при сходе с конткактной сетиШтангоуловители с механическим или электромеханическим приводом.
Автономный ходПо заказу на базе дизель-генераторной установки мощностью 50 кВт.
Ведущий мостRABA TPR 19-97
Управляемая осьRABA F-752.35-3100
ПодвескаПневматическая на реактиных штангах с регуляторами уровня пола и амортизаторами.
Рулевое управлениеCSEPEL-D-500.34.3520-910 с встроенным гидроусилителем.
Рулевая колонкаРегулируемая по высоте и углу наклона с комбинированным переключателем, замком зажигания и противоугонным устройством .
Тормозные системы:электропневматическая двухступенчатая. Первая ступень - реостатное электродинамическое торможение плавно переходящее во вторую ступень. Вторая ступень - двухконтурная пневматическая с разделением контуров по осям с антиблокировочной системой WABCO;
Шины (размер)295/80 R 22,5
Диски8,25х22,5"
Уровень пола в проемах дверей, мм- передней - 600 - средней - 600 - задней - 820
Привод дверейЭлектропневматический с системой предотвращения защемления пассажиров.
"Воздушный ключ"Система обеспечения затормаживания троллейбуса при посадке и высадке пассажиров и предотвращения начала движения при неполностью закрытых дверях.
Вентиляция кабиныЗа счет форточек в перегородке, в левом окне кабины. По заказу - установка потолочного реверсивного электровентилятора.
